No se olvide de etiquetar su ventana de inspecciones infrarrojas

Martin Robinson
Martin Robinson | Presidente, IRISS Inc.

No se olvide de etiquetar su ventana de inspecciones infrarrojas

Aunque usted puede ser el ingeniero responsable de instalar la ventana IR, es posible que no sea el que la utilice. Registre todos los datos necesarios de los objetivos (componentes) dentro del panel; esto se asegurará de que los mismos datos se registren utilizando los mismos parámetros de inspección cada vez que se utiliza la ventana, lo que garantiza que no se pase por alto algún componente y que se registren datos de calidad cada vez que se utiliza la ventana.

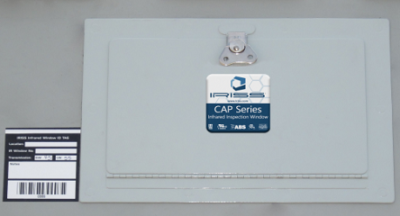

La colocación de etiquetas de información es un paso final importante en el proceso de instalación. Una etiqueta debe identificar qué es la ventana y cómo usarla. Una segunda etiqueta debe contener la siguiente información que será fundamental para realizar una inspección infrarroja exhaustiva y precisa:

• Cada ventana de inspección debe tener un número único. Esto será invaluable, especialmente si hay varias ventanas en un mismo panel eléctrico.
• Documentar el tipo de ventana (MW o LW) y la longitud de onda efectiva de la ventana.
• Registre el rango de transmisión de la ventana y el valor de compensación de transmisión adecuado para las MW y LW, utilizando su propia cámara donde le sea posible.
• Registre todos los datos de los objetivos (componentes) en la etiqueta de ID. El método más común de documentar la ubicación del objetivo es el método del reloj: es decir, barras de conexión a las 4 en punto. Debe tenerse en cuenta que puede haber varios objetivos que se están examinando a través de la ventana de IR.
• Anote la emisividad de los objetivos internos (especialmente importante si no ha logrado estandarizar utilizando etiquetas de destino IR-ID).
• Algunas cámaras no tienen la capacidad de ajustar la transmisión óptica externa; por lo tanto, los termógrafos pueden utilizar los ajustes de emisividad en la cámara para cubrir las pérdidas de transmisión y emisividad. Si está utilizando este método, este ajuste debe registrarse en la etiqueta.

¡Recuerde que una ventana sin etiquetar reducirá la eficacia de la instalación! Cualquier práctica recomendada necesita procedimientos de recopilación de datos de calidad fácilmente repetibles en todo momento. Etiquetar correctamente la instalación de la ventana infrarroja es el último paso para garantizar que esto suceda.
